resonantia LLC + Class D amplificator: Quomodo efficiendum 98% efficaciam et duplicem EMI optimizationem?

In regione potentiae conversionis summus efficientiae, coniunctio resonantiae LLC topologiae et Class D amplificator amplificator effectus limitis potestatis amplificator est. Etsi traditionalis Classis D ampliatores altam efficientiam habent (plerumque 90%-95%), EMI (intercessio electromagnetica) et damna mutandi ex mutationibus duris causatis adhuc insufficiens sunt. resonantia LLC, ratio efficaciam ad 98% impellere potest et signanter EMI reducere per technologiam optimizing mutandi.

1. commoda synergistic of resonantia LLC Class D amplificator

(1) Clavis ad efficientiam breakthrough: mollis commutatione technology

In bottleneck traditionalis Classis D amplificator: Durante commutatione, MOSFET virgas sub alta intentione et alta vena, inde in significantes commutationes damna (praesertim in applicationes altae frequentiae).

solutio resonantia LLC: Per effectum synergisticum inductoris resonantis (Lr), capacitoris resonantis (Cr) et transformatoris excitationis inductoris (Lm), sequentia efficiuntur:

Nulla intentione mutandi (ZVS): VDS deciderit ad 0 antequam MOSFET est in, remotis vicissim-damnum

Nulla current commutatione (ZCS): Praesens naturaliter ad nihilum redit cum diode submovetur, minuendo damnum damnum contra recuperationem

(2) Core mechanism of Tactus optimization

EMI problema mutandi durae: Celeriter mutato dv/dt et di/dt (ut 100V/ns) sonum radiorum frequentiae causant altum.

Lenis transitus resonantiae LLC: resonantis venae sinusoidalis (quarum undarum magis quam quadratae) in marginem mutandi declivi plus quam 50% minuit, valde reducens harmonicas altas frequentiam.

2. Design puncta ad assequendum XCVIII% efficientiam

• Accurate matching resonantes parametri

fr necesse est leviter inferiores esse quam frequentia permutationis (fs) curare ut mutationum fasciculorum fasciculorum ZVS. Exempli gratia: In amplificante 500W, cum Lr=50μH et Cr=22nF, fr≈150kHz, et fs ponitur in 200kHz.

Qualitas factor (Q valor) lectio: Princeps Q valorem (>0.5) ad diminutionem leve onus efficientiam ducet. Commendatur ad regendum inter 0.3-0.5.

• Magnetica integralis TRANSFIGURATOR design

Statera inter lacus inductionem et excitationem inducta: Utere sinuoso farti vel flexo articulato ad reducendum rationem inducentiae lacus ad minus quam 5% ad vitandum resonantiae punctum offset.

Core materia lectio: Ferrite vel nanocrystal praefertur applicationes ad altum frequentiam reducere damnum currentis torsit.

• MOSFET ac coegi ipsum

Fabrica lectio: MOSFET cum low Qg (porta crimen) et humilis Coss (capacitas output) praeponitur.

Circuitus design: addere negativam intentionem shutdown (2V ad -5V) ne falsus excitato per effectum Miller.

3. Practical consilia Tactus suppressio

(I) Key praecepta ad PCB layout

Ambitus resonantis obscuratis: Place Lr, Cr, et transformator primarius flexus in locis vicinis ad minuendum summus frequentiae currentis iter.

Globus plani segmentatio: Potentia terrae (PGND) et signum humus (AGND) connexa sunt in uno puncto ad evitandas coitu strepitus.

(2) Filter ambitus design

Scaena input: Adde π-typum colum (X modus inductor communis capacitor) ad supprimendum 100kHz-1MHz celebratum EMI.

Scaena output: Utere colum LC (L=1μH, C=100nF) ad eliquare strepitum mutandi residuas.

(III) Shielding et grounding

Transformator tegumentum tegumentum: Aeris ffoyle TRANSFIGURATOR involvit et ad redigendum radialem campum magneticum nititur.

Calor submersa grounding: The MOSFET calor submersa coniungitur cum PGND per humilem impedimentum iter ad vitandum antennae effectum.

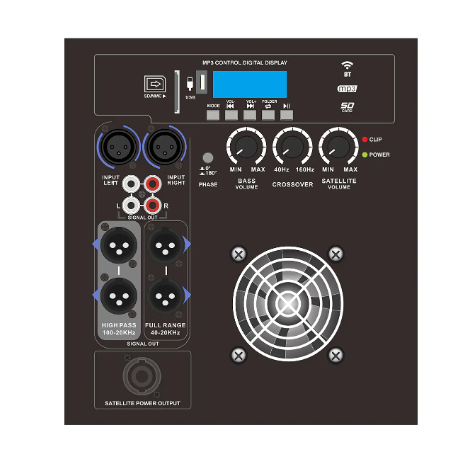

4. Product features de LLC resonantes summus reliability Class D potentia amplificator

• Ultra alta efficientia (>95%)

Mollis commutationes technologiae: nulla intentione mutandi (ZVS) et nulla vena mutandi (ZCS) per resonantias LLC efficiuntur, quae maximo MOSFET mutandi damna et altiore efficientiae 95%-98% attingere possunt.

Minimum conductionis detrimentum: Utere humilis RDS(on) MOSFET vel GaN machinas ad deductionem voltage reducere guttam et efficaciam energiae emendare.

Maximum efficientiam sub levi onere: efficientia fluctuatio est <5% in onere amplis 20%-100%, quod melius est quam traditum durum-switching Class D amplificator.

• Optimum Tactus perficientur

Sinusoidalis resonantis currentis: Topologiae topologiae sinusoidalis undae formae naturalis summam frequentiam harmonicam reducit, et EMI radiata reducitur per 10-15dB comparata cum duris mutationibus Classis D.

Optimized PCB layout: Clavis resonantis ansa destinatur ut brevissima sit, et cum strato protegente et ambitu percolando, CISPR 32/EN 55032 Classis B vexillum facile transire potest.

Minimum strepitus output: THD N (sonitus totius harmonicae pravitatis) <0.05%, occurrens requisitis summus fidelitatis audio et instrumenti medicinae.

• Reliability design

Multiplex machinationes tutelae:

Praesidium supercurrent (OCP): vigilantia temporis real-time de re praesenti, tempus responsionis <1μs;

Overvoltage/ undervoltage protection (OVP/UVP): late input range voltage (ut 12V-60V);

Overheat protection (OTP): temperatus sensorem automatic onus reductionis munus.

Diu vita- tium:

Capactores solidi status (vita> 100,000 horarum) reponunt capacitores electrolytici;

Temperatus-repugnans coros supra 130°C) satietatem evitat defectus.

Anti-vibratio et anti-succtatio: processus potting et testarum metallicarum designatio, apta ad duras ambitus sicut autocinetum et industrialem.

• Compactness et densitas alta potentia

Integratio magna technologiae: integrans resonans inductor (Lr) et transformator (Tx) in nucleum unum, volumen reducendo per 30%.

Consilium frequentiae summus: Commutatio frequentiae 500kHz-1MHz (solutio GaN), usum partium passivorum minorum permittens.

Fasciculus modularis: Latin dimidia lateris / moduli fictilis pleni (qualis 48V/500W), obturaculum et fabula sustinens.

• Intelligentes et digitales potestate

Adaptiva frequentia modulationis: Automatarie mutandi frequentiam (fs) componite secundum mutationes oneris ad meliorem statum resonantiae conservandum.

Digital interface: Suscipe I2C/PMBus communicationem, real-time vigilantia efficientiae, temperaturae, status culpae.

• Lata application aptabilitas

Summus finis audio: Hi-Fi amplificator, audio currus (THD N<0.03%);

Virtus industrialis copia: servo coegi, armorum laser (efficientia 96%);

Instrumentum medicinae: generans ultrasonic, MRI potentia copia (humilis sonitus & alta fides);

Nova systematis energiae: photovoltaic inverter, currus disco (input lato voltage).

5. Cautio pro usura LLC resonant summus fides Classis D potentia amplifiers

Etsi LLC resonans summus certae Class D potentiae amplificatoriae praestantem effectum ac stabilitatem habent, adhuc sequentia clavium quaestiones in actualibus applicationibus notandae sunt, ut diuturnum tempus certae operationis systematis et optimalis perficiendi curet;

Potentia copia et electrica parametri matching

• Input voltage range

Stricte sequatur inputatio extensionis in specificatione specificata (ut 24V-60V). Overvoltatio potest MOSFET naufragii causare, et involtatio resonare deprauationem causare potest.

Commendatur TVS diode addere tutelam vel overvoltage circuitu in input finem ne impetus fiat.

• Virtus matching

Virtus onus non excedere debet 120% (cacumen instantaneum) vel 100% (operationem continuam) potentiae aestimatae ampliantis, alioquin tutelam supercurrentem trigger vel scaenam output laedere potest.

Ad onera inductiva (ut motores et transformatores) additae viginti% margines potentiae reservari debent.

Luxuriae calor

• Calor descendunt institutionem

Calorem submergere cum specificationibus congruentibus instrue (qualia sunt resistentia scelerisque ≤ 0.5℃/W), ut calor dissipationis superficies arcte contactu cum MOSFET/translatore sit, et altam conductivity silicone uncto scelerisque applicat.

Fugiat cursus calor mergi parallelis aliis lineae frequentiae signo summus ne intercursu electromagneticorum.

• Ambiens temperatus

Commendatum opus temperatura ambientium est ≤40℃ (gradus industrialis) vel ≤85℃ (gradus militaris). Vita caliditas capacitor electronice signanter reducet.

Cum usus est in spatio coarctato, coactus aer refrigerationis (celeritas venti ≥ 2m/s) requiritur vel liquor refrigerans.

Resonantia parametri calibratiis

• Resonantia frequency (es) verificationis

Priusquam possit, oscilloscopium vena explorandum adhibendum est ad comprobandum num frequentia ipsa resonans cum valore consilio cohaereat (qualis 150kHz±5%). Nimia declinationis causa defectum ZVS erit.

Si frequentia offset est, corrigi potest componendo capacitorem (Cr) vel inductorem (Lr).

• Lux onus praesidium

resonantia LLC, potest relinquere aream ZVS cum onere <10%. Modus ruptus vel frequentiae jump functionis indiget ut possit vitare guttam subitam in efficientia.

PCB layout et wiring

• Clavis loop design

Ansa resonans (Lr-Cr-transformator) brevis et lata esse debet, cum commendata longitudine <3cm ad influxum parasiticae inductionis reducendum.

Potestas humus (PGND) et terra egregia (AGND) utuntur sidereo uno puncto fundamento ad vitandum sonum humum currentis.

• Tactus suppressio

Input/output e rudentibus opus est anulis magneticis instrui et uti par tortuosis vel funibus clipeis.

Signum sensitivum lineae (ut lineae feedback) ab alta frequentia permutationis nodis (spacing ≥5mm) arcendae sunt.

Munus tutela test

• Tutela limina verificationis

Cum primum utens, necesse est simulare et probare num overcurrent (OCP), overvoltage (OVP), et praesidia intemperantia (OTP) normaliter urguentur (ut paulatim aucta intentione cum onere / potentiarum copia accommodata).

Tempus responsionem tutelae esse debet <10μs (supercurrent) et <1ms (exsuperans).

• Culpa recuperatio

Postquam culpa purgata est, 1-2 secundae morae commendatur antequam rursus possit in vitare laesiones crebras quae machinae laedantur.

Tutela et vita procuratio

• Iusto inspectione

Singulis mensibus sex, siste num capacitor electrolytici tumescat et an pars magnetica decoloratur (signum summus irae senescit).

Scelerisque imaginis utere ad scapulas keys (ut MOSFET, transformer) ad ortum abnormes temperatus.

• Vita vaticinium

Recordarentur operativae tempus et temperatus data. Cum capacitor aequivalens seriei resistentiae (ESR) per ≥50% augetur, reponi debet.

application taboos

Operatio nulla onus prohibetur: resonans intentione potest currere imperium et MOSFET laedat.

Nullus brevi circuitus output: etiam cum praesidio OCP, frequentes cursus breves adhuc vita fabrica breviant.

Vitare humidum / pulverulentum ambitus: potest fluere vel velit defectum (IP65 vel supra tutelam requiritur).

6. LLC resonant alta fides classis D potentia amplificator FAQ

Principia fundamentalia

Q1: Quae est differentia essentialis inter resonantium genere D potentiae LLC amplificativae et traditionalis ordinis D potentia amplificantis?

A1: Classis Traditional D utitur mutationibus duris, quae significantes commutationes damnum et difficultates EMI habet; Resonantia LLC, efficientiam altum (>95%) consequitur, et humilis EMI per technologiam mollis mutandi (ZVS/ZCS), dum utens vena sonoris sinusoidalis ad strepitum reducendum.

Q2: Quid LLC resonantia potest emendare constantiam?

A2:

Mollis mutandi accentus reducit MOSFET et extendit fabrica vitam;

Topologia resonans naturaliter intentionem/currentem spicis supprimit;

Multiplex tutelae circuitus (OCP/OVP/OTP) celeri culpa solitudo consequi potest.

Design application

Q3: Quomodo eligere parametros resonantes (Lr, Cr, Lm)?

A3:

Frequentia resonans fr=1/(2π√(LrCr)) solet ponere ad 0.7-0.9 tempora mutandi frequentiae fs;

Excitatio inducentiae Lm commendatur 3-5 temporibus Lr (ut curet mutationes oneris ZVS range);

Instrumenta de consilio referentia (ut TI scriptor LLC Computus) in calculo adiuvant.

Q4: Quae sunt taboos in PCB layout?

A4:

Longe resonantes ansam fusis fuge (>3cm);

Ne permisceas virtutem humum et insignem terram;

Serva summus frequentia notarum commutationes a feedback lineis.

Euismod ipsum

Q5: Quid facerem, si efficientia levi onere guttae cecidere?

A5:

Admitte Modus vel frequentia modulationis rumpe;

Optimize tempus mortuum (plerumque 50-100ns);

Eligere humilis Qg GaN cogitationes coegi damna reducere.

Q6: Quomodo ulterius reducere Tactus?

A6;

Adde modum communem suffocandi et capacitores X/Y;

Transfigurator utere tuta et metallum armamentis;

Vitare frequentiam sensitivam vincula (ut AM passim band) pro commutatione frequentiae.

Troubleshooting

Q7: Nulla output post potentiam, quae est ratio possibilis?

A7;

Reprehendo num initus intentione intra ambitum licitum est;

Confirma num reducitur ad enable signum (EN) reducitur;

Deprehendere num ambitus tutelae falso utitur (ut praeverticulum pessuli).

Q8: Quomodo MOSFET ne excalfaciat et ardeat?

A8:

Ut bonum contactum caloris concidat (crassitudo thermalis <0.1mm);

Cognoscere an ZVS fiat (observe VDS waveform with an oscilloscope);

Perspicias num portae intentione propulsare sufficiat (solent 10-12V).

Application missiones

Q9: Lorem machinas adhiberi potest?

A9: Ita, sed nota quaeso:

Dilatatum inputationis intentione exemplar elige (ut 8-40V);

Admitte industriam salutaris modus cum onere levi;

Potius uti humilis quies- cus quiescit in IC potestate currente (ut <1mA).

Q10: Quomodo salus in apparatu medicorum curet?

A10:

Per gradus medicorum transformatores solitudo (ut 5kV intentioni resistunt);

Consilium superuadens clavium ambitus tutelae;

IEC 6001-1 salutem signis parere.

Tutela et vita

Q11: Quoties capacitores electrolytici reponi debent?

A11:

Annis circiter 5-8 ordinariis conditionibus (40°C);

Substitutio requiritur singulis 2-3 annis sub condiciones calidissimae (>85°C);

Monitor valorem ESR et statim repone si per 50 augetur.

Q12: Quomodo canus magneticae componentis determinare?

A12:

Videte utrum nucleus findatur an decoloratur;

Expertus an inductio plus quam 10% decrescat;

Utere scelerisque loci overheating imager ad deprehendere (> CXX ° C requirit replacement).
